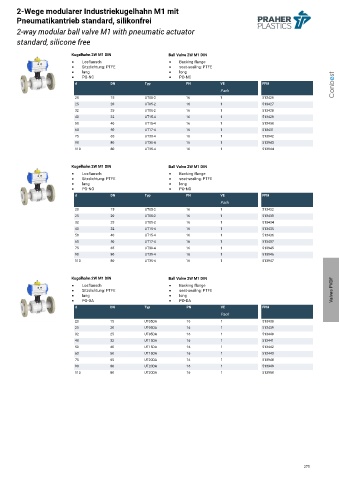

Page 275 - Armatura Przemysłowa Praher
P. 275
2-Wege modularer Industriekugelhahn M1 mit
Pneumatikantrieb standard, silikonfrei
2-way modular ball valve M1 with pneumatic actuator
standard, silicone free
Kugelhahn 2W M1 DIN Ball Valve 2W M1 DIN
Losflansch Backing flange
Sitzdichtung: PTFE seat-sealing: PTFE
lang long
PO-NC PO-NC
d DN Typ PN VE FPM Conbest
Pack
5 20 15 UT05-2 16 1 513426
5 25 20 UT05-2 16 1 513427
5 32 25 UT05-2 16 1 513428
5 40 32 UT15-4 16 1 513429
5 50 40 UT15-4 16 1 513430
5 63 50 UT17-4 16 1 513431
5 75 65 UT30-4 16 1 513942
5 90 80 UT35-4 16 1 513943
5 110 80 UT35-4 16 1 513944
Kugelhahn 2W M1 DIN Ball Valve 2W M1 DIN
Losflansch Backing flange
Sitzdichtung: PTFE seat-sealing: PTFE
lang long
PO-NO PO-NO
d DN Typ PN VE FPM
Pack
5 20 15 UT05-2 16 1 513432
5 25 20 UT05-2 16 1 513433
5 32 25 UT05-2 16 1 513434
5 40 32 UT15-4 16 1 513435
5 50 40 UT15-4 16 1 513436
5 63 50 UT17-4 16 1 513437
5 75 65 UT30-4 16 1 513945
5 90 80 UT35-4 16 1 513946
5 110 80 UT35-4 16 1 513947
Kugelhahn 2W M1 DIN Ball Valve 2W M1 DIN
Losflansch Backing flange
Sitzdichtung: PTFE seat-sealing: PTFE Valves PVDF
lang long
PO-DA PO-DA
d DN Typ PN VE FPM
Pack
5 20 15 UT05DA 16 1 513438
5 25 20 UT05DA 16 1 513439
5 32 25 UT05DA 16 1 513440
5 40 32 UT15DA 16 1 513441
5 50 40 UT15DA 16 1 513442
5 63 50 UT15DA 16 1 513443
5 75 65 UT20DA 16 1 513948
5 90 80 UT20DA 16 1 513949
5 110 80 UT20DA 16 1 513950
275
